Narvi NC 20 – kachle na drevo pre saunu 10–20 m³
Kód: AD12341

Podrobný popis

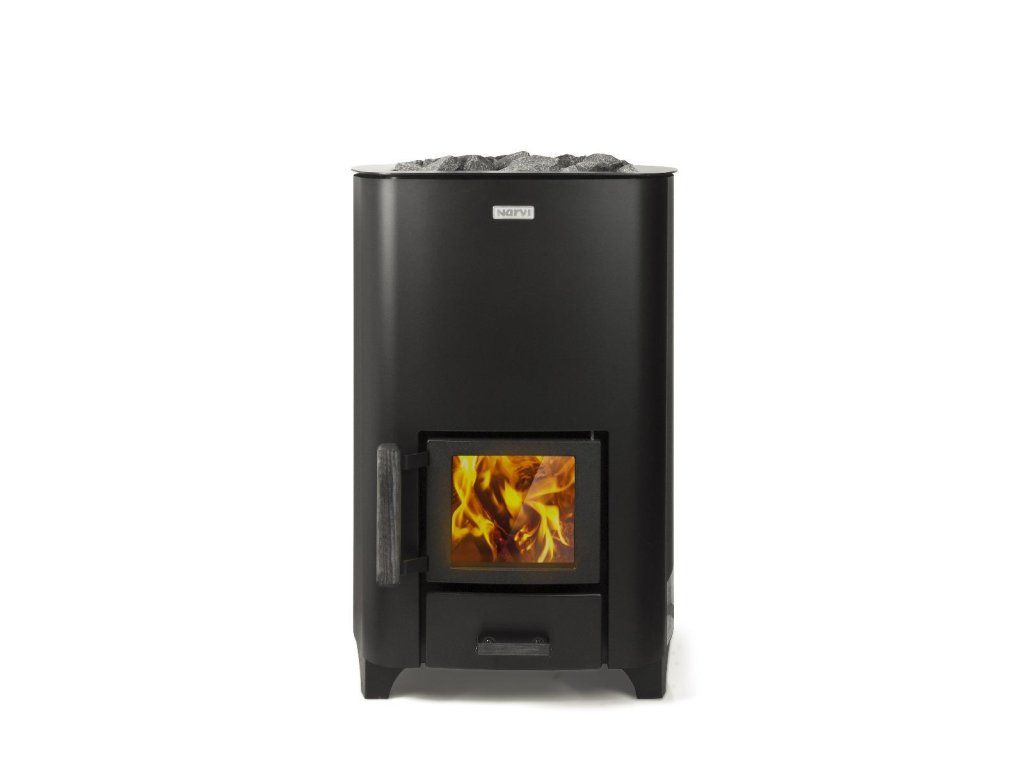

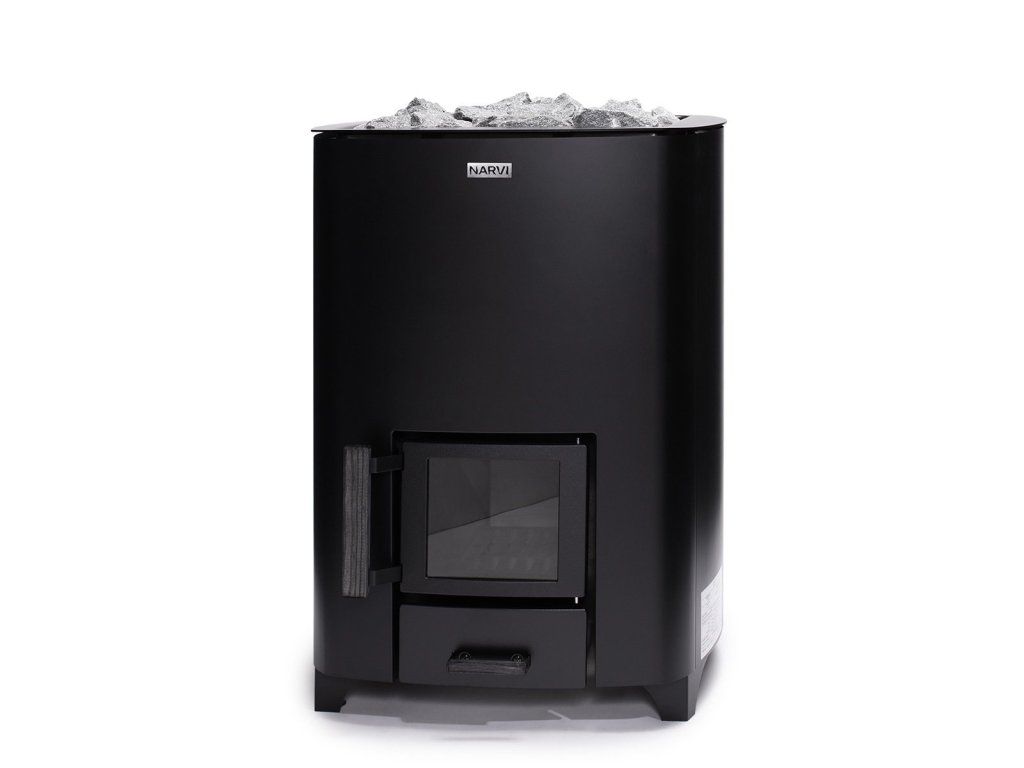

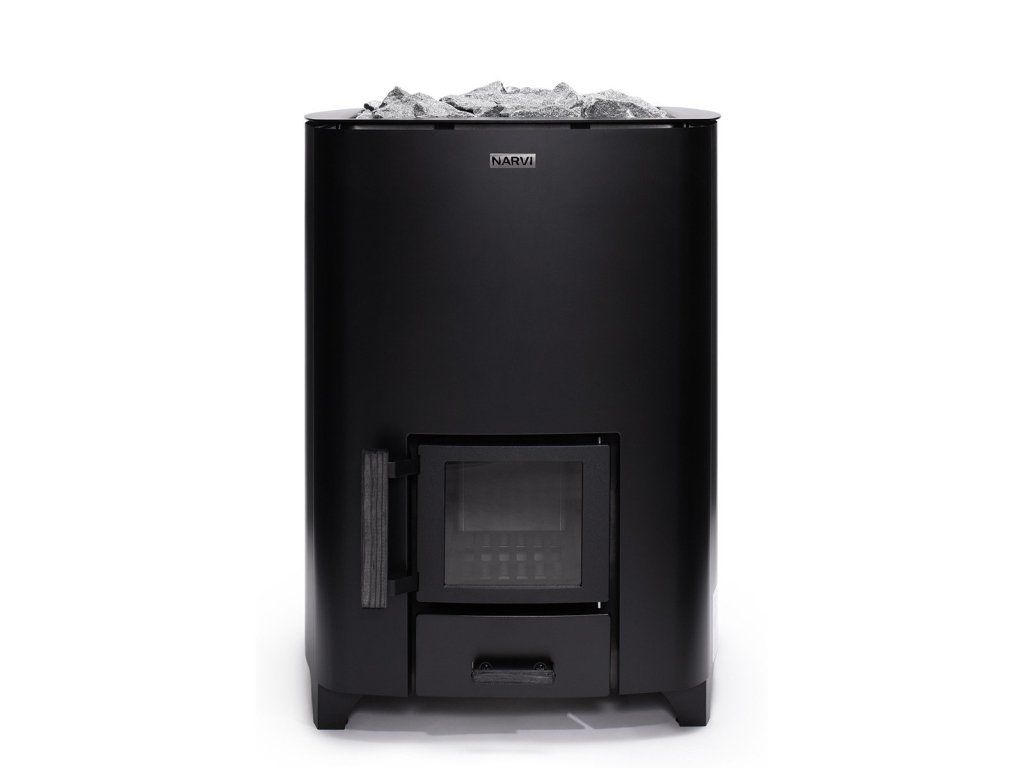

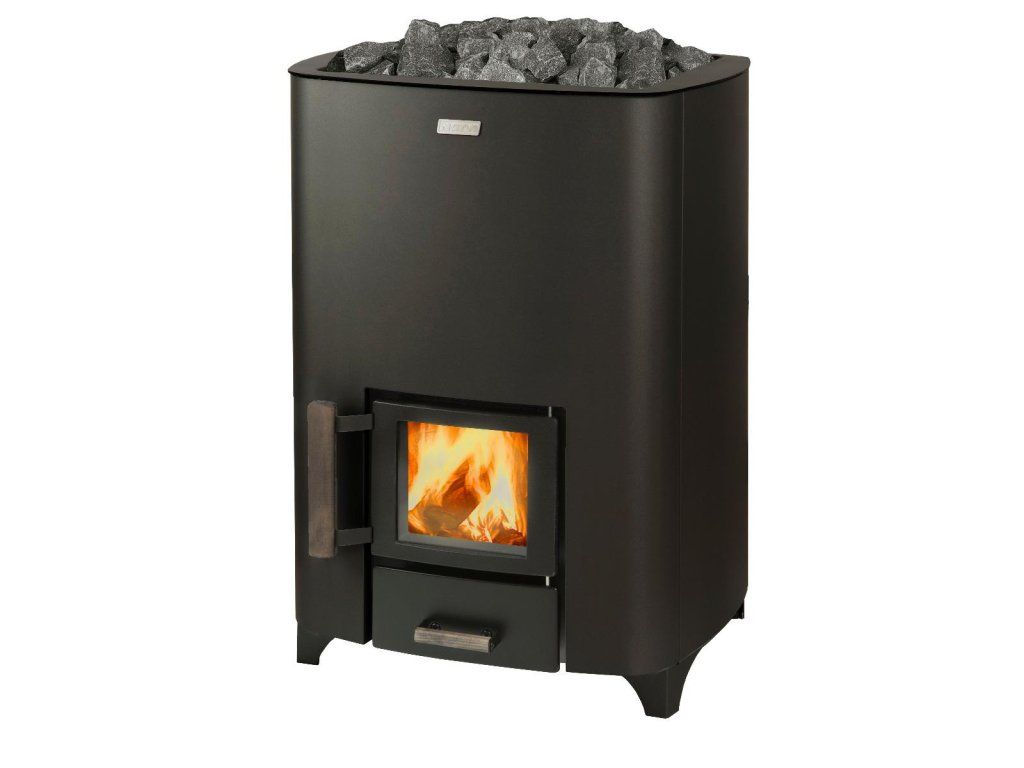

Narvi NC 20 – kachle na drevo do sauny

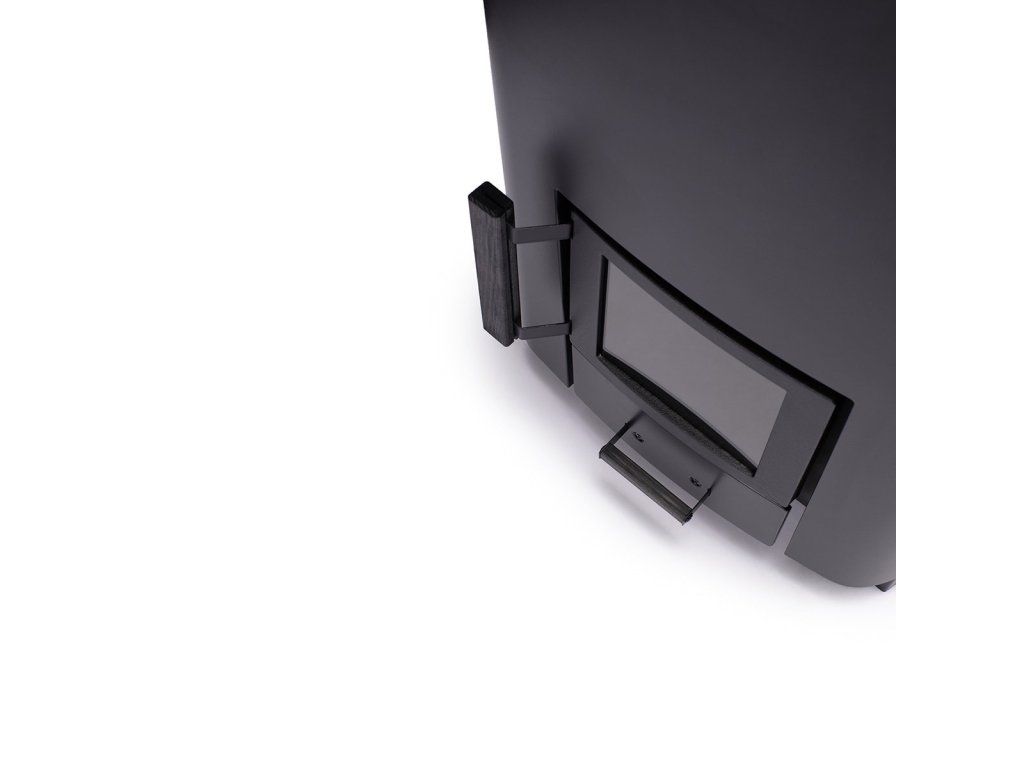

Narvi NC 20 (v návode aj NC20) sú kachle na drevo vyrobené vo Fínsku pre saunové miestnosti s objemom 10–20 m³. Čierne lakované telo, sklenené dvierka a drevená rukoväť spájajú jednoduché používanie s tradičným vzhľadom. Nastaviteľné nožičky umožňujú vyrovnanie približne o ±15 mm.
Rozmery a kamene
| Údaj | Hodnota podľa návodu 03/2026 |
|---|---|
| Odporúčaný objem sauny | 10–20 m³ |
| Rozmery (výška × šírka × hĺbka) | 800 × 540 × 580 mm; pred stavebnou prípravou overte dodané vyhotovenie |
| Hmotnosť kachlí bez kameňov | 76 kg; nejde o hmotnosť naplnených kachlí ani balenia |
| Nastaviteľné nožičky | ±15 mm |
| Kamene | 60 kg, veľkosť 10–15 cm |
| Pripojovací otvor dymovodu | Ø 119 mm |
| Spodná hrana zadného napojenia | 595 mm od podlahy; nejde o os hrdla |
Údaje o balení: Rozmery a hmotnosť balenia uvedené v dodatočných parametroch nie sú potvrdené pre aktuálnu dodávku. Pred plánovaním prepravy ich overte u predajcu. Rozmery a hmotnosť samotných kachlí bez kameňov sú uvedené v tabuľke vyššie.

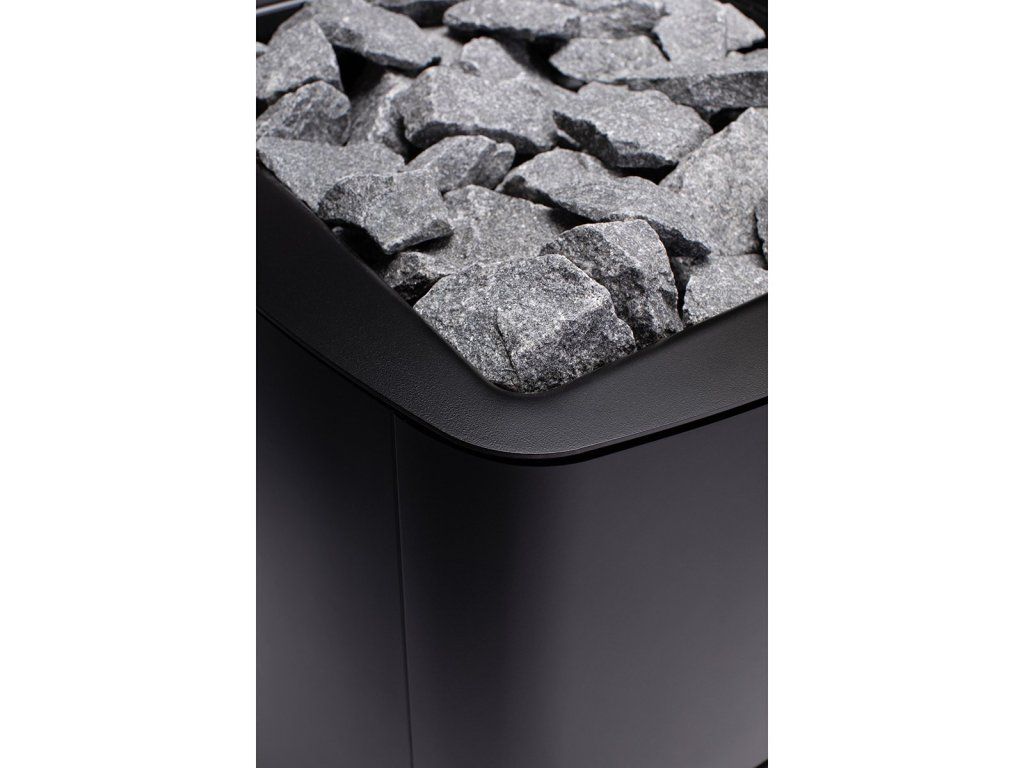

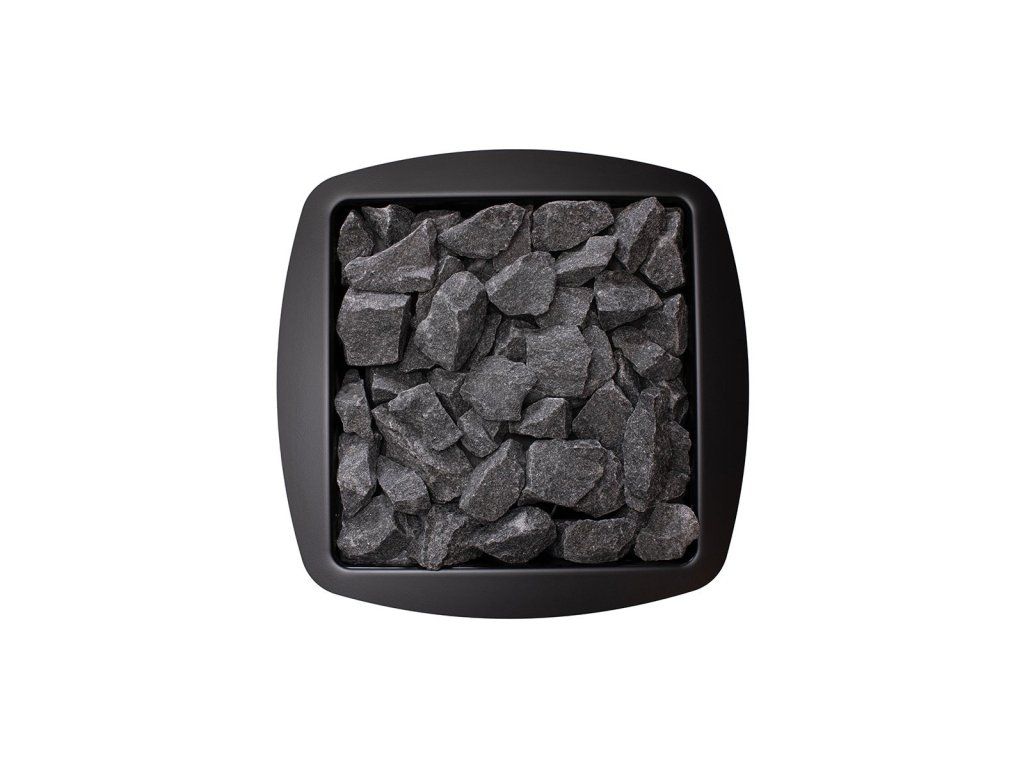

Kamene ukladajte podľa návodu tak, aby neblokovali vzduchové otvory. Väčšie kusy patria dole, náplň nesmie presahovať hornú rovinu kachlí. Kamene sa objednávajú samostatne; pre náplň 60 kg zodpovedajú tri 20 kg balenia saunových kameňov Narvi 10–15 cm. Kamene na ilustračných fotografiách nepotvrdzujú obsah dodávky.
Pre menšiu saunu možno porovnať Narvi NC 16 pre objem 8–16 m³ s náplňou 50 kg. Rozhoduje výpočtový objem vrátane neizolovaných a presklených plôch, priestor na odstupy a komín, nie iba číslo modelu. Označenie NC 20 samo osebe nie je údajom o výkone 20 kW.
Dymovod a bezpečnostné odstupy
Návod 03/2026 uvádza priemer pripojenia 119 mm a spodnú hranu zadného napojenia 595 mm od podlahy. Výrobca dodáva krátku rúru na priame zadné napojenie; pre toto zapojenie návod povoľuje priamu rúru bez ďalších dielov. Horné napojenie vyžaduje samostatný zodpovedajúci pripojovací diel a nevyužitý otvor sa uzatvára dodaným krytom. Celý komín nie je súčasťou tejto krátkej rúry.
| Miesto merania | Odstup od horľavých konštrukcií podľa návodu |
|---|---|
| Po stranách | 150 mm |
| Vzadu | 150 mm |
| Vpredu | 500 mm |
| Od hornej plochy kachlí smerom k stropu | 1 225 mm |
Pred kachľami výrobca odporúča ponechať 1 000 mm servisný priestor. Uvedené hodnoty sú pre model NC 20 podľa oddielu 2.3.1, nejde o odstupy neizolovaného dymovodu. Pri montáži sa riaďte dokumentáciou konkrétneho kusu a miestnymi predpismi a prácu zverte kvalifikovanej osobe.
Podklad musí uniesť kachle aj náplň. Návod pripúšťa osadenie na betón najmenej 50 mm za jeho podmienok; potrubia či káble podlahového kúrenia potrebujú ochrannú základňu. Na drevenej alebo dláždenej podlahe predpisuje montážnu základňu, ktorá chráni aj tepelne citlivé vrstvy. Samostatne posúďte ochranu pred dvierkami. Nastavenie nožičiek musí ponechať vzduchovú medzeru najmenej 25 mm.
Komín má spĺňať triedu T600; návod odporúča minimálny ťah 12 Pa a pri modulovom komíne priemer najmenej 120 mm. Hmotnosť komína nesmie zaťažovať kachle. Projekt musí riešiť aj spaľovací vzduch, vetranie a prípadný podtlak od odsávania.
Rozmerový výkres a česká príloha
Samostatný výkres výrobcu a tabuľka návodu sa v niektorých hodnotách líšia. Pred stavebnou prípravou ich rozlišujte takto:
| Meranie | Návod 03/2026, strana 20 | Výkres Narvi NC 20, strana 2 |
|---|---|---|
| Výška × šírka × hĺbka | 800 × 540 × 580 mm | 796,6 × 541,4 × 578,4 mm |
| Zadné hrdlo od podlahy | 595 mm po spodnú hranu | 645,5 mm po os |
| Horné pripojenie od zadnej hrany | 150 mm po stred | 145 mm podľa kóty výkresu |
Spodná hrana a os hrdla sú rozdielne merania. Tabuľka nepredstavuje dve objednateľné veľkosti ani potvrdenie výrobnej revízie dodávky. Katalóg Narvi na strane 34 uvádza pre NC 20 objem 8–20 m³, kým aktuálna produktová karta a návod 03/2026 uvádzajú 10–20 m³. Pri výbere vychádzajte z dokumentácie zodpovedajúcej dodanému kusu; vhodnosť pre menšiu saunu neodvodzujte iba zo staršieho katalógu.
Upozornenie na chyby českej prílohy verzie 1.2
Na strane 4 pripojenej českej prílohy je pri NC 20 poloha horného pripojenia uvedená ako 15 mm, zatiaľ čo originálny návod uvádza 150 mm. Na strane 7 sa spoj nesprávne opisuje ako „čtvercový průřez 25 mm“. Tieto formulácie nepoužívajte na prípravu napojenia. Použite originálny návod pre dodané vyhotovenie a nejasnosti overte s výrobcom alebo montážnikom; samotný pripojený súbor nie je týmto upozornením opravený.
Prvé vypálenie a pravidelná údržba
Pred vložením kameňov odstráňte ochranné fólie a nálepky a vykonajte prvé vypálenie vonku na nehorľavom podklade podľa oddielu 3.1. Z náteru sa pri tom uvoľňujú výpary. Na bežné kúrenie používajte suché prírodné drevo, nie odpad, natreté alebo impregnované drevo, brikety, pelety či tekuté palivá.

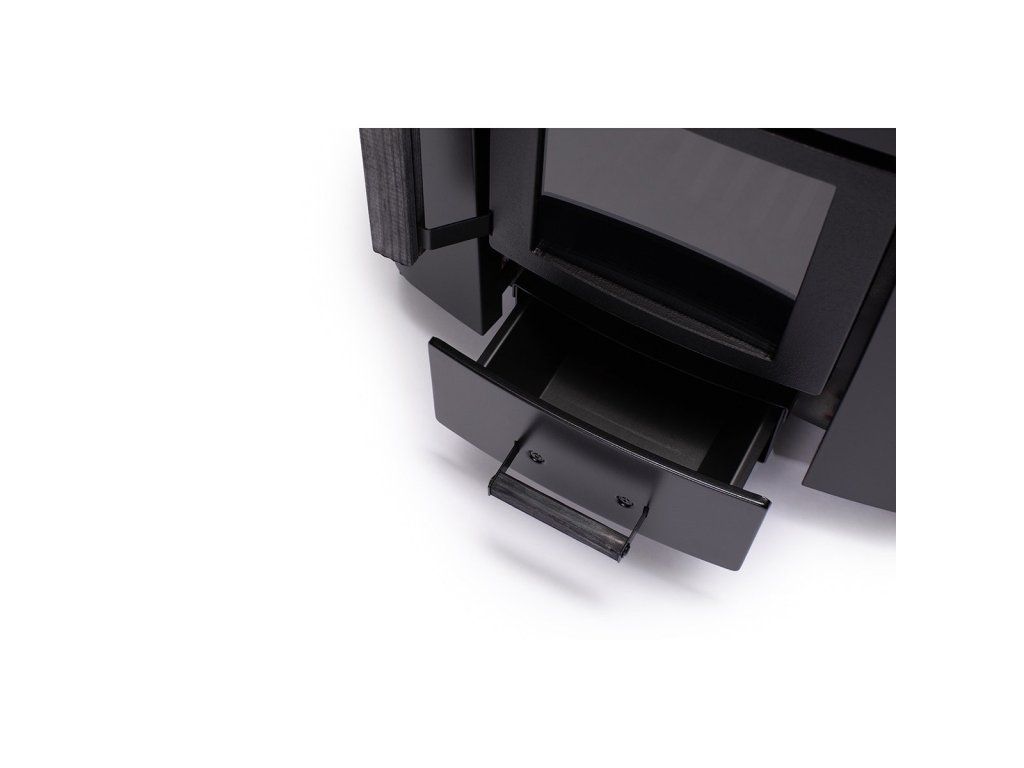

Dodržujte dávkovanie podľa oddielu 4.2: pre NC 20 návod stanovuje horný limit 7 kg dreva za hodinu a najviac 3 hodiny nepretržitého kúrenia, potom musia kachle vychladnúť. Tieto limity nie sú odporúčaním stále kúriť maximálnou dávkou. Pred kúrením odstráňte popol po vychladnutí, pravidelne kontrolujte kamene a spalinovú cestu.
Podľa oddielu 3.7 treba pravidelne overovať polohu a stav plechov na vedenie vzduchu a odstrániť popol usadený za nimi. Bez týchto plechov sa kachle nesmú používať. Údržbu vykonávajte po vychladnutí a podľa celého návodu. Samotná fotografia nepotvrdzuje rozmery ani bezpečnosť konkrétnej inštalácie.
Časté otázky
Pre aký objem sauny sú kachle Narvi NC 20 určené?
Výrobca uvádza saunové miestnosti s objemom 10–20 m³. Pri výbere zohľadnite aj konštrukciu kabíny a pokyny výrobcu pre neizolované povrchy.
Koľko kameňov a akú veľkosť potrebujem?
Kapacita je 60 kg a odporúčaná veľkosť kameňov je 10–15 cm. Kamene vyberte podľa návodu; rovnomerne ich ukladajte s voľnými vzduchovými medzerami.
Aké sú rozmery a hmotnosť kachlí?
Návod 03/2026 uvádza 800 × 540 × 580 mm (V × Š × H) a 76 kg bez kameňov. Samostatný výkres má mierne odlišné rozmery, preto pred stavebnou prípravou overte dodané vyhotovenie. Údaj 76 kg nepotvrdzuje prepravnú hmotnosť vrátane obalu.
Aké odstupy treba dodržať?
Od horľavých materiálov výrobca uvádza 150 mm po stranách a vzadu, 500 mm vpredu a 1 225 mm smerom k stropu; vpredu odporúča 1 000 mm servisného priestoru. Pred montážou skontrolujte celý aktuálny návod.
Aký priemer dymovodu má model NC 20?
Priemer je 119 mm. Výška spodnej hrany zadného napojenia je 595 mm od podlahy. Pre horné napojenie je potrebná samostatná rúra.
Treba nové kachle vypáliť ešte pred vložením kameňov?
Áno. Po odstránení ochranných fólií a nálepiek ich vypáľte vonku na nehorľavom podklade, bez kameňov a podľa celého postupu výrobcu v oddiele 3.1.
Prečo treba kontrolovať plechy na vedenie vzduchu?
Návod požaduje kontrolu ich polohy a stavu a odstránenie popola za nimi. Bez týchto plechov sa kachle nesmú používať. Kontrolu a údržbu vykonávajte po vychladnutí podľa oddielu 3.7.
Pozrite si ďalšie kachle na drevo, saunové kamene a produkty Narvi.
Technické podklady výrobcu
Samostatné rozmerové výkresy Narvi NC 16/20/24 dopĺňajú pôvodné podklady vyššie. Katalóg na strane 34 označuje čierne NC 20 kódom 102313; tento údaj nenahrádza kontrolu štítku konkrétnej dodávky.
Dodatočné parametre
| Kategória: | Saunové pece na drevo |
|---|---|
| Hmotnosť: | 136 kg |
| EAN: | 6418530123139 |
| Hĺbka obalu: | 580mm |
| Objem sauny: | 10–20m³ |
| S regulátorom áno/nie: | NE |
| S vyvíjačom áno/nie: | NE |
| Šírka obalu: | 500mm |
| Váha vrátane obalu: | 78kg |
| Výška obalu: | 780mm |
| Model: | Narvi NC 20 |
| Typ: | Kachle na drevo do sauny |
| Odporúčaný objem sauny: | 10–20 m³ |
| Rozmery (V × Š × H) podľa návodu 03/2026: | 800 × 540 × 580 mm |
| Hmotnosť kachlí bez kameňov: | 76 kg |
| Kapacita kameňov: | 60 kg, veľkosť 10–15 cm |
| Priemer dymovodu: | 119 mm |
| Spodná hrana zadného napojenia podľa návodu 03/2026: | 595 mm od podlahy |
| Nastavenie nožičiek: | ±15 mm |
| Hrúbka stropu kúreniska: | 10 mm |
| Bezpečnostné odstupy od horľavých materiálov: | 150 mm po stranách a vzadu; 500 mm vpredu; 1 225 mm hore |
| Odporúčaný servisný priestor vpredu: | 1 000 mm |
| Zadné pripojovacie potrubie: | Výrobca uvádza zadné potrubie; horné napojenie vyžaduje samostatnú rúru |
| Katalógový kód čierneho NC 20: | 102313 podľa katalógu Narvi, strana 34 |
| Komín podľa návodu: | T600; odporúčaný minimálny ťah 12 Pa; modulový komín minimálne Ø 120 mm |
| Samostatný výkres NC 20: | 796,6 × 541,4 × 578,4 mm (V × Š × H); zadné hrdlo os 645,5 mm; pred montážou overiť vyhotovenie |
| Kontrola vzduchových plechov: | Pravidelne kontrolovať polohu a stav a odstrániť popol za plechmi; bez plechov sa nesmie kúriť |
