Narvi NC 16 – kachle na drevo pre saunu 8–16 m³
Kód: AD12284

Podrobný popis

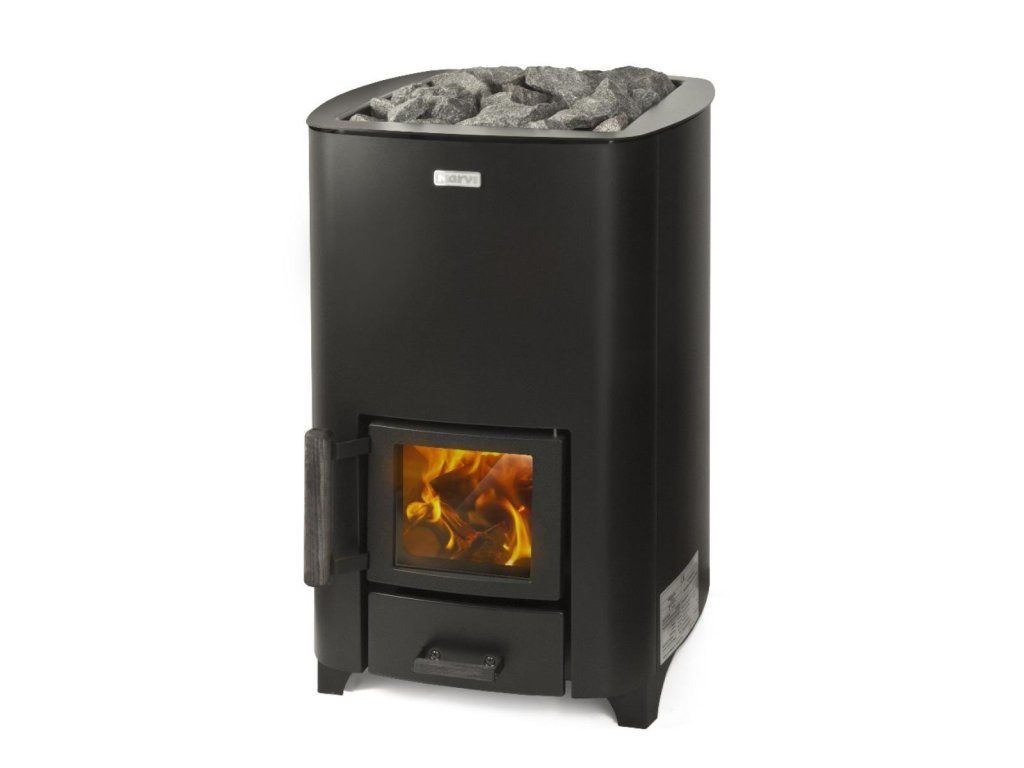

Narvi NC 16 – kachle na drevo do sauny
Narvi NC 16 sú kachle na drevo pre saunovú miestnosť s objemom 8–16 m³. Čierne lakované telo dopĺňajú sklenené dvierka a drevená rukoväť. Pri výbere porovnajte výpočtový objem sauny, miesto na bezpečné osadenie a smer napojenia komína.
Rozmery a náplň Narvi NC 16
| Údaj | Hodnota podľa návodu 03/2026 |
|---|---|
| Objem sauny | 8–16 m³ |
| Rozmery (výška × šírka × hĺbka) | 780 × 500 × 580 mm; pred stavebnou prípravou overte dodané vyhotovenie |
| Hmotnosť bez kameňov | 72 kg; nejde o potvrdenie hmotnosti balenia |

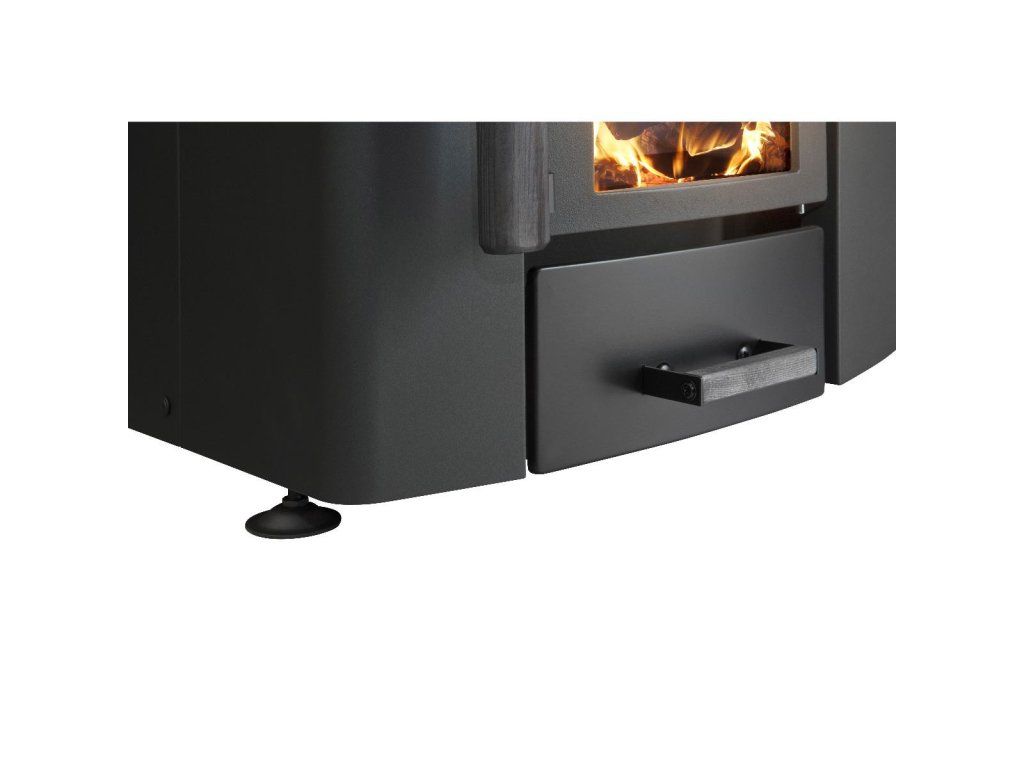

| Nastaviteľné nožičky | ±15 mm |
| Saunové kamene | 50 kg, veľkosť 10–15 cm |
| Pripojovací otvor dymovodu | Ø 119 mm |
| Spodná hrana zadného napojenia | 595 mm od podlahy; nejde o os hrdla |
Údaje o balení: Dodatočné parametre uvádzajú obal 500 × 580 × 780 mm (šírka × hĺbka × výška) a hmotnosť vrátane obalu 72. Tieto hodnoty sa číselne zhodujú s rozmermi a hmotnosťou pece bez kameňov podľa návodu; skutočné rozmery a hmotnosť balenia tým nie sú potvrdené. Pred prepravou si ich overte pri konkrétnej dodávke.
Kachle, kamene a dymovod
Kapacita je 50 kg saunových kameňov veľkosti 10–15 cm. Výrobca odporúča ukladať kamene voľne tak, aby neblokovali vzduchové otvory; používajte iba typ a veľkosť uvedenú v návode. Návod 03/2026 uvádza priemer pripojenia 119 mm a spodnú hranu zadného napojenia 595 mm od podlahy; polohu nezamieňajte s osou hrdla. Konkrétne napojenie a potrebné diely pred montážou overte v návode a podľa miestnych predpisov.
Podľa výrobcu je krátka rúra na priame zadné pripojenie súčasťou dodávky. Horné napojenie vyžaduje samostatný zodpovedajúci diel; nevyužitý otvor sa uzatvára dodaným krytom. Návod pre zadné napojenie povoľuje priamu rúru bez ďalších dielov. Samotný priemer hrdla nepotvrdzuje kompatibilitu celého komína.
Kamene sa k peci objednávajú samostatne. Pre náplň 50 kg môžete zvoliť tri 20 kg balenia saunových kameňov Narvi 10–15 cm; približne 10 kg zostane na výber vhodných kusov, kachle nepreplňujte. Väčšie kusy patria dole, kamene nesmú blokovať otvory ani presahovať hornú rovinu podľa návodu. Ak potrebujete väčšiu náplň a objem do 20 m³, porovnajte Narvi NC 20 pre sauny 10–20 m³.
Bezpečnostné odstupy
| Miesto merania | Minimálny odstup od horľavých konštrukcií |
|---|---|
| Po stranách | 150 mm |
| Vpredu | 500 mm |
| Od hornej plochy kachlí smerom nahor | 1 250 mm |
| Vzadu | 150 mm |
Pred kachľami výrobca odporúča ponechať 1 000 mm servisný priestor. Údaje sú pre NC 16 podľa oddielu 2.3.1 návodu, nejde o odstupy neizolovaného dymovodu. Pri montáži vždy rozhoduje aktuálny návod, komínové riešenie a miestne protipožiarne predpisy. Montáž zverte odborne spôsobilej osobe.
Podklad musí uniesť kachle aj kamene. Na betóne najmenej 50 mm možno kachle osadiť priamo iba pri splnení podmienok návodu; vedenia podlahového kúrenia vyžadujú ochrannú základňu. Na drevenej alebo dláždenej podlahe návod predpisuje montážnu základňu chrániacu aj citlivé vrstvy podlahy. Ochranu pred dvierkami a všetky detaily posúdi montážnik. Nastavte nožičky tak, aby zostala vzduchová medzera najmenej 25 mm.
Návod požaduje komín triedy T600, odporúča minimálny ťah 12 Pa a pri modulovom komíne priemer najmenej 120 mm. Hmotnosť komína nesmie zaťažovať kachle. Vetranie musí zabezpečiť spaľovací vzduch aj pri súčasnej prevádzke ďalších spotrebičov; odsávanie nesmie vytvárať nebezpečný podtlak.
Prvé vypálenie a údržba vzduchových plechov
Pred vložením kameňov odstráňte ochranné fólie a nálepky a vykonajte prvé vypálenie vonku na nehorľavom podklade podľa oddielu 3.1. Pri tomto ohreve sa z náteru uvoľňujú výpary. Používajte vhodné suché prírodné drevo a dodržujte dávky z návodu; pri bežnej prevádzke kachle neprekurujte.

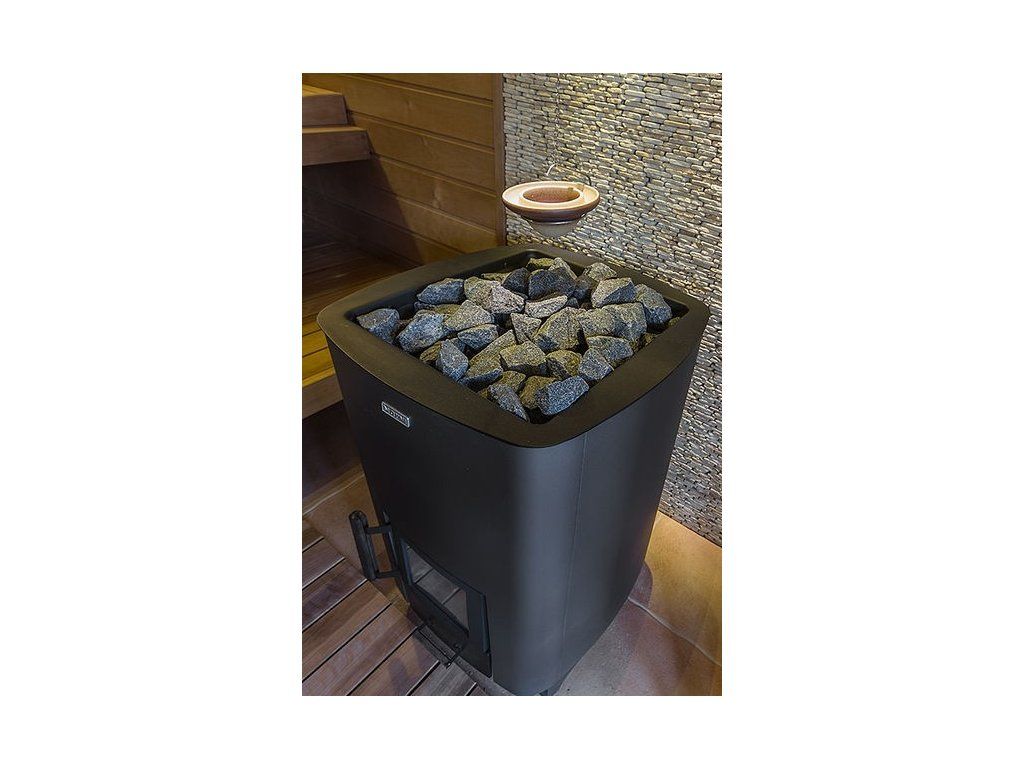

Podľa oddielu 3.7 pravidelne kontrolujte polohu a stav plechov na vedenie vzduchu a odstraňujte popol usadený za nimi. Kachle sa bez týchto plechov nesmú používať. Údržbu vykonávajte po vychladnutí a podľa celého návodu. Fotografia realizácie v galérii nenahrádza posúdenie podkladu a odstupov.
Ktoré rozmery použiť pred stavebnou prípravou?
Návod 03/2026 a samostatný rozmerový výkres výrobcu sa v niektorých hodnotách líšia. Nasledujúce údaje sú odlíšené podľa podkladu; nepredstavujú dve objednateľné veľkosti ani potvrdenie konkrétnej výrobnej revízie.
| Meranie | Návod 03/2026, strana 20 | Rozmerový výkres NC 16, strana 1 |
|---|---|---|
| Výška × šírka × hĺbka | 780 × 500 × 580 mm | 783 × 501 × 578 mm |
| Zadné hrdlo | 595 mm po spodnú hranu | 648 mm po os |
| Horné pripojenie od zadnej hrany | 150 mm po stred | 145 mm podľa kóty výkresu |
Spodná hrana a os hrdla sú rozdielne merania. Zo samotného rozdielu neodvodzujte výrobné zmeny ani stavebný otvor; pred realizáciou overte konkrétny kus a príslušnú dokumentáciu u dodávateľa.
Dôležité upozornenie k českej prílohe
Pripojená česká príloha verzie 1.2 obsahuje chyby: na strane 4 je pri NC 16 uvedený objem iba „8“ a poloha horného pripojenia 15 mm namiesto 150 mm v originálnom návode. Na strane 7 je spoj opísaný ako „čtvercový průřez 25 mm“, čo nezodpovedá zneniu originálu. Z týchto údajov nepripravujte montáž; použite originálny návod pre dodaný kus a nejasnosti overte s výrobcom alebo montážnikom. Súbor nie je týmto upozornením opravený.
Časté otázky
Pre aký objem sauny sú kachle Narvi NC 16 určené?
Výrobca uvádza objem 8–16 m³. Pri výbere zohľadnite aj neizolované povrchy a ďalšie pokyny výrobcu pre výpočet objemu.
Koľko kameňov sa zmestí do kachlí?
Kapacita je 50 kg. Výrobca odporúča kamene s veľkosťou 10–15 cm; správne uloženie je popísané v návode.
Aké sú rozmery a hmotnosť kachlí?
Návod 03/2026 uvádza 780 × 500 × 580 mm (V × Š × H) a 72 kg bez kameňov. Samostatný výkres sa v rozmeroch mierne líši, preto pred stavebnou prípravou overte dodané vyhotovenie. Údaj 72 kg nepotvrdzuje hmotnosť vrátane obalu.
Aké bezpečnostné odstupy treba dodržať?
Výrobca uvádza 150 mm po stranách, 500 mm vpredu, 1 250 mm smerom nahor a 150 mm vzadu od horľavých materiálov. Pred kachľami odporúča 1 000 mm servisný priestor.
Aký priemer dymovodu kachle používajú?
Priemer napojenia je 119 mm. Polohu a konfiguráciu dymovodu aj všetky potrebné diely overte podľa návodu pre konkrétnu inštaláciu.
Treba nové kachle vypáliť ešte pred montážou kameňov?
Áno. Podľa oddielu 3.1 vykonajte prvé vypálenie vonku na nehorľavom podklade, bez kameňov a po odstránení ochranných fólií a nálepiek. Dodržte celý postup výrobcu.
Obsahuje dodávka kompletný komín?
Nie. Výrobca uvádza krátku rúru pre priame zadné napojenie; horné napojenie potrebuje samostatný vhodný diel. Celú spalinovú cestu a konkrétne dodávané príslušenstvo overte pred objednaním.
Pozrite si ďalšie kachle na drevo do sauny a saunové kamene.
Technické údaje Narvi NC (výrobca) · Návod na montáž a používanie (výrobca, PDF)
Samostatné rozmerové výkresy výrobcu Narvi NC 16/20/24 dopĺňajú vyššie uvedený originálny návod. Tieto podklady nenahrádzajú kontrolu konkrétnej dodávky.
Dodatočné parametre
| Kategória: | Saunové pece na drevo |
|---|---|
| Hmotnosť: | 72 kg |
| EAN: | 6418530123122 |
| Hĺbka obalu: | 580mm |
| Objem sauny: | 8-16m3 |
| S regulátorom áno/nie: | NE |
| S vyvíjačom áno/nie: | NE |
| Šírka obalu: | 500mm |
| Váha vrátane obalu: | 72 |
| Výška obalu: | 780mm |
| Model: | Narvi NC 16 |
| Typ: | Kachle na drevo do sauny |
| Odporúčaný objem sauny: | 8–16 m³ |
| Rozmery (V × Š × H) podľa návodu 03/2026: | 780 × 500 × 580 mm |
| Hmotnosť bez kameňov: | 72 kg |
| Kapacita kameňov: | 50 kg, veľkosť 10–15 cm |
| Priemer dymovodu: | 119 mm |
| Zadné napojenie podľa návodu 03/2026: | 595 mm od podlahy po spodnú hranu |
| Bezpečnostné odstupy od horľavých materiálov: | 150 mm po stranách; 500 mm vpredu; 1 250 mm hore; 150 mm vzadu |
| Odporúčaný servisný priestor vpredu: | 1 000 mm |
| Nastavenie nožičiek: | ±15 mm |
| Pripojenie ku komínu: | Priame zadné napojenie: krátka rúra podľa výrobcu v dodávke; horné vyžaduje samostatný vhodný diel |
| Komín podľa návodu: | T600; odporúčaný minimálny ťah 12 Pa; modulový komín minimálne Ø 120 mm |
| Rozmerový výkres NC 16: | 783 × 501 × 578 mm (V × Š × H); zadné hrdlo os 648 mm; pred montážou overiť dodané vyhotovenie |
| Kontrola vzduchových plechov: | Pravidelne kontrolovať polohu a stav a odstrániť popol za plechmi; bez plechov sa nesmie kúriť |
