EOS ECON D4 – regulácia suchej sauny do 9 kW
Kód: AD945842

Súvisiaci tovar
Podrobný popis

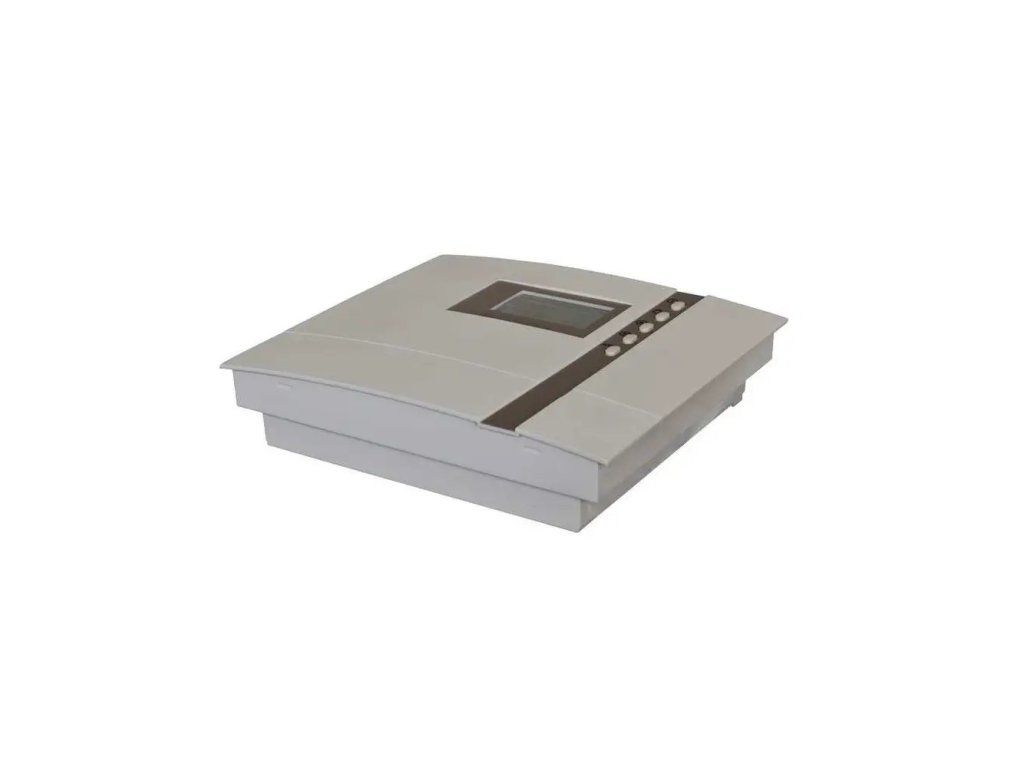

EOS ECON D4 – regulácia suchej sauny pre komerčnú prevádzku

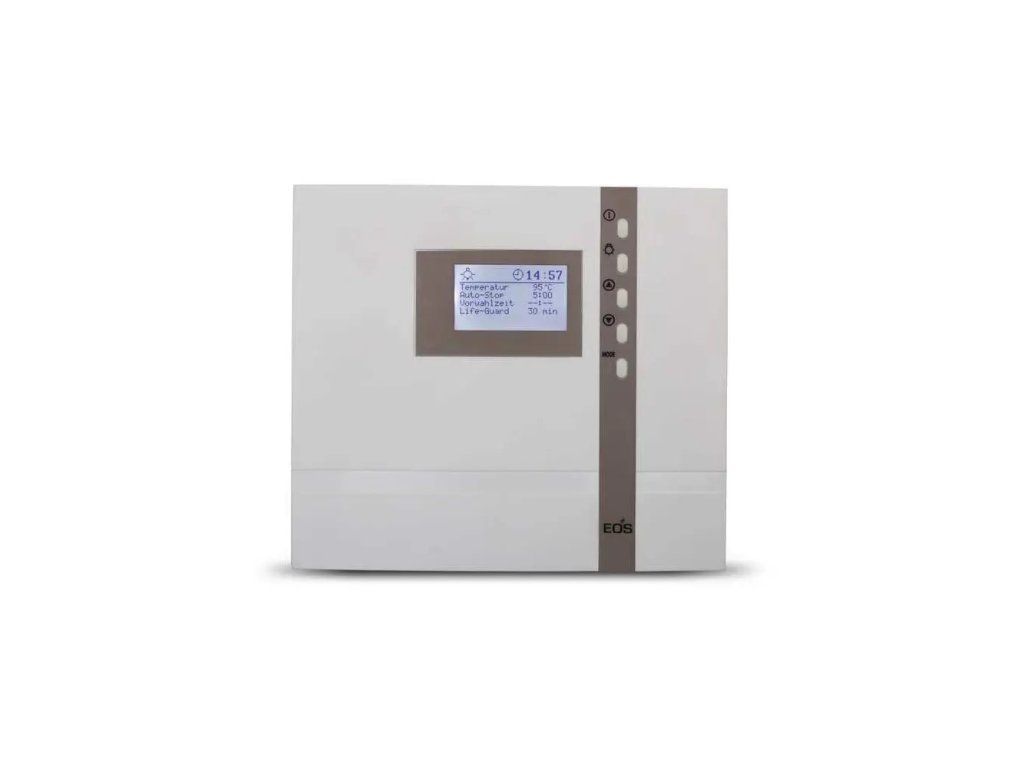

EOS ECON D4 je elektronická riadiaca jednotka pre suchú fínsku saunu. Výrobca ju uvádza pre komerčné kabíny a náročnejšiu prevádzku s odbornou inštaláciou. Osvetlený viacriadkový LCD displej má menu v 12 jazykoch vrátane češtiny. Ovládacia a výkonová časť sú spojené v jednom nástennom telese.
Riadenie prevádzky a hlavné funkcie
- Pec: priame spínanie odporovej záťaže do 9 kW. Vyšší výkon vyžaduje vhodnú výkonovú jednotku EOS LSG a projektové overenie zostavy.
- Teplota: digitálna regulácia 30–115 °C; možnosť pripojiť voliteľný druhý teplotný snímač.
- Doba ohrevu: 6 alebo 12 hodín, prípadne neobmedzený režim pre zodpovedajúco riadenú komerčnú prevádzku.
- Predvoľba štartu: časovač v reálnom čase až na 24 hodín.
- Osvetlenie a ventilácia: stmievanie svetla v 10 stupňoch a tri stupne ventilátora; zapojenie musí zodpovedať schéme výrobcu.
- Obmedzený prístup: režim Holiday home, zámok klávesnice, používateľské profily a textové chybové hlásenia.
Rozdiely v rade ECON
Oproti EOS ECON D2 pridáva D4 dlhšiu alebo neobmedzenú dobu ohrevu a podporu druhého snímača. Oproti ECON D3 ponúka prípravu na diaľkové spínanie, stmievanie kabínového svetla a nastavenie ventilátora. Diaľkové spínanie vyžaduje voliteľný modul a splnenie bezpečnostných podmienok; modul ani druhý snímač nie sú automaticky súčasťou dodávky.
Technické údaje
| Typ sauny | suchá fínska sauna, komerčná prevádzka |
|---|---|
| Napájanie | 400 V 3N~ 50 Hz |
| Spínací výkon | do 9 kW odporovej záťaže |
| Rozsah teploty | 30–115 °C |
| Predvoľba štartu | až 24 hodín |
| Doba ohrevu | 6 h / 12 h / neobmedzene podľa režimu |
| Výstupy | svetlo a ventilátor; limity závisia od typu záťaže – pozrite tabuľku nižšie |
| Rozmery | 220 × 250 × 67 mm (v × š × h) |
| Prevádzková teplota okolia | −10 až +40 °C |
| Hmotnosť bez obalu | približne 1,0 kg |
Aké svetlo a ventilátor možno pripojiť?
Návod EOS ECON D4 pre firmvér R4.35 (vydanie 10.25, strana 8) rozlišuje tieto záťaže. Pred nákupom svetla alebo ventilátora musí elektrikár overiť typ záťaže a zhodu s návodom konkrétne dodanej jednotky.
| Typ záťaže | Obmedzenie |
|---|---|
| Svetlo – odporová záťaž | Najviac 100 W. |
| Svetlo – stmievateľné úsporné zdroje | Najviac 35 W. |
| Svetlo – zdroje s klasickým transformátorom | Najviac 60 VA. |
| Ventilátor | Najviac 100 W; bez motora s kondenzátorom, regulácia fázovým riadením. |
Pre svetelný výstup návod stanovuje minimálnu záťaž 5 W (20 mA). Prípustné sú iba stmievateľné svetelné zdroje a transformátory. Samotný príkon do 100 W teda nepotvrdzuje kompatibilitu konkrétneho osvetlenia.
Bezpečné použitie a montáž
Pred výberom skontrolujte elektrické parametre pece, počet a zapojenie vykurovacích vetiev, prípadnú jednotku LSG, požiadavky na snímače aj spôsob spínania svetla a ventilátora. Samotný výkon 9 kW nepotvrdzuje kompatibilitu s ľubovoľnou pecou. Nástennú alebo čiastočne zapustenú montáž a elektrické pripojenie musí vykonať kvalifikovaný odborník.
Diaľkový aj automatický štart podľa návodu vyžaduje schválenú ochranu proti zapnutiu zakrytej alebo inak nebezpečnej pece, prípadne iné výrobcom prípustné bezpečnostné riešenie. Voliteľný modul diaľkového štartu sám túto ochranu nenahrádza.
Návod pripúšťa dobu ohrevu nad 6 hodín iba pre určité komerčné kabíny; vhodnosť prevádzky a miestne obmedzenia musí posúdiť odborník. Pri neobmedzenom ohreve a vypnutej funkcii Auto-Stop sa ohrev sám časovo neukončí. Nastavenie prevádzkového limitu patrí odborníkovi, nie svojpomocnému zásahu do jednotky.
Podklady EOS sa v údaji o bezpečnostnom teplotnom obmedzovači líšia (technický list 142 °C, aktuálny návod pre firmvér R4.35 a produktová stránka EOS 139 °C). Túto hodnotu preto neuvádzame ako univerzálny parameter; rozhodujúci je návod a označenie presnej dodanej výrobnej verzie. Správne umiestnenie snímača a elektrické zapojenie musí overiť kvalifikovaný odborník.
Ďalšie riešenia nájdete medzi saunovými reguláciami.

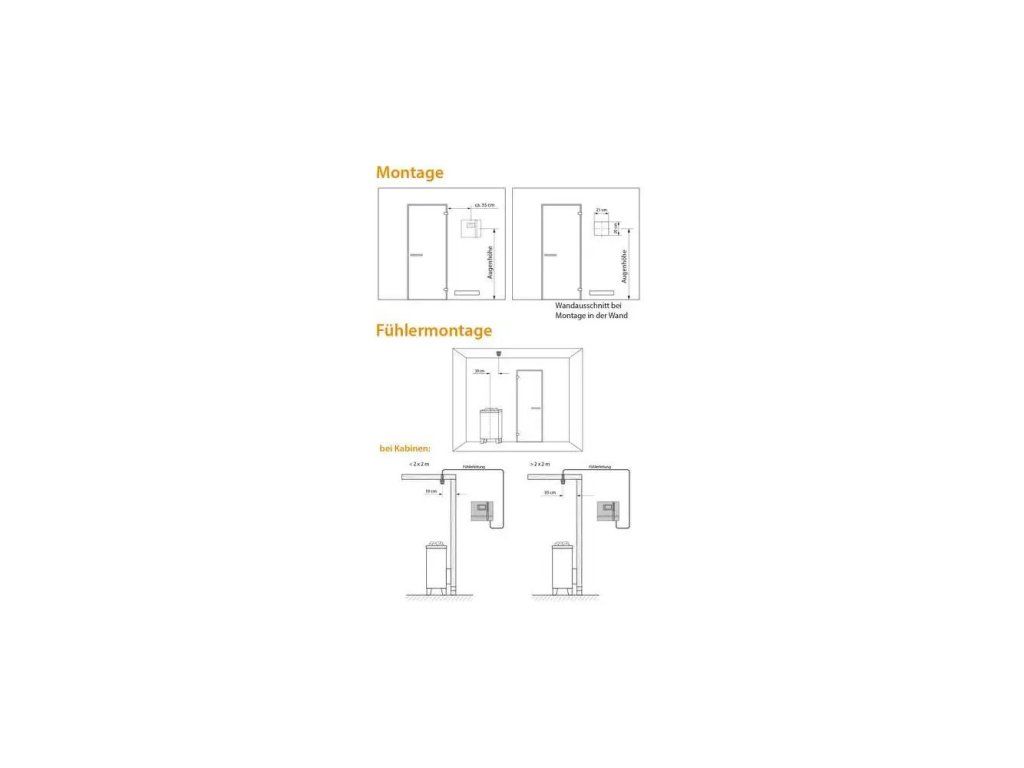

Umiestnenie regulácie a údaj o teplote

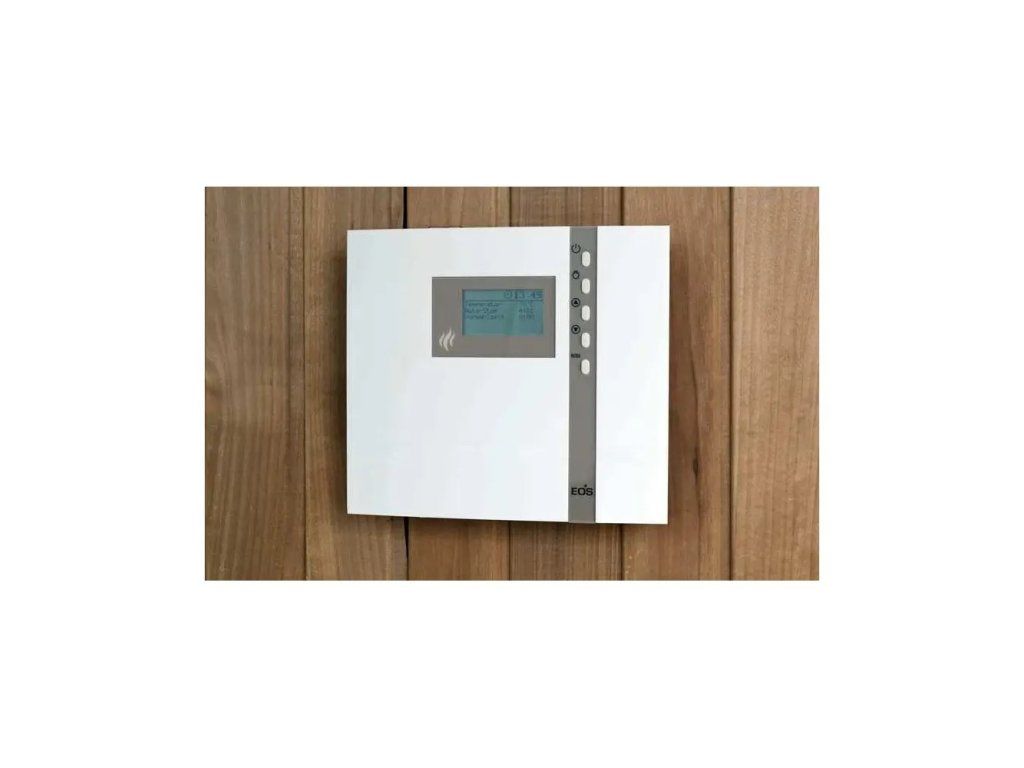

Jednotka sa montuje iba mimo saunovej kabíny. Návod zakazuje uzavretú rozvodnú skriňu aj zakrytie dreveným obkladom. Miesto chráňte pred nepriaznivým počasím a priamym slnkom; neprípustné je mokré alebo veľmi vlhké prostredie s kondenzáciou či korozívnymi látkami. Rozsah −10 až +40 °C a krytie IPX4 samy osebe neznamenajú vhodnosť ľubovoľného vonkajšieho umiestnenia.
Pri zobrazení meranej teploty návod R4.35 rozlišuje údaj hlavného snímača s kompenzáciou −7 K a údaj voliteľného lavicového snímača bez tejto kompenzácie. Teplota nad pecou preto nemusí byť totožná s údajom teplomera pri lavici. Výber a umiestnenie druhého snímača patria do návrhu sauny.
Štandardný rozsah dodávky podľa návodu 10.25 zahŕňa reguláciu, hlavný teplotný snímač s tepelnou poistkou a 2 m káblom, upevňovací materiál, káblové priechodky, náhradnú tepelnú poistku a návod. Lavicový snímač a modul diaľkového štartu sú voliteľné. Konkrétny obsah predajného balenia a výrobnú revíziu overte pred objednaním.
Časté otázky
Stačí D4 pre pec nad 9 kW?
Nie samostatne. Vyšší výkon vyžaduje správne dimenzovanú výkonovú jednotku EOS LSG a kontrolu schémy pripojenia.
Je diaľkový štart súčasťou balenia?
Nie. D4 ho podporuje s voliteľným modulom. Samostatne treba zabezpečiť ochranu proti zapnutiu zakrytej alebo inak nebezpečnej pece podľa návodu; samotný modul nestačí.
Je druhý snímač vždy potrebný?
Nie. Jednotka jeho pripojenie umožňuje, ale vhodnosť a umiestnenie závisia od projektu kabíny a návodu.
Možno regulovať svetlo a ventilátor?
Áno, podľa schémy výrobcu: svetlo možno stmievať v 10 stupňoch a ventilátor nastavovať v troch stupňoch. Svetlo a transformátor musia byť stmievateľné; ventilátor nesmie mať kondenzátorový motor. Limity jednotlivých typov záťaže uvádza tabuľka vyššie.
Kto môže jednotku zapojiť?
Iba kvalifikovaný elektrikár podľa aktuálneho návodu EOS, projektu a miestnych predpisov.
Môže byť regulácia vnútri kabíny alebo v uzavretej skrinke?
Nie. ECON D4 sa podľa návodu montuje mimo kabíny; uzavretá rozvodná skriňa ani zakrytie dreveným obkladom nie sú prípustné. Umiestnenie musí zároveň vyhovovať teplote okolia a ochrane pred počasím, kondenzáciou a priamym slnkom.

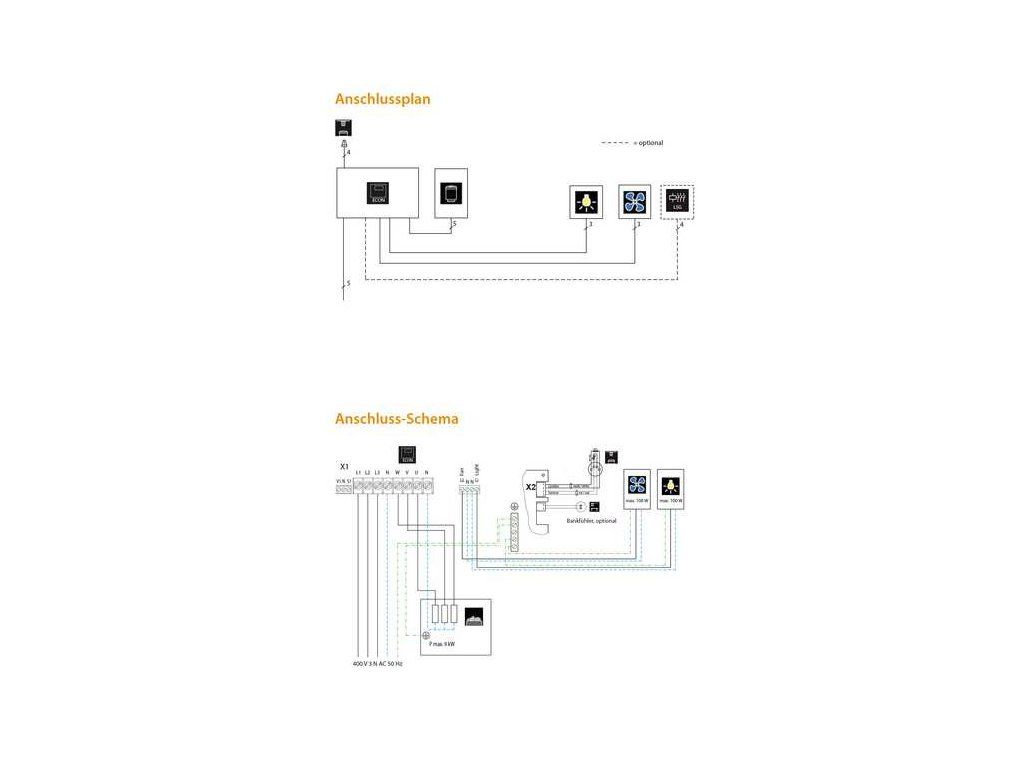

Technické údaje a zapojenie: oficiálny technický list EOS ECON D4. Aktuálny montážny a prevádzkový návod EOS ECON D4 R4.35 (EN, vydanie 10.25) uvádza na strane 7 voliteľné príslušenstvo, na strane 8 limity výstupov, na stranách 5 a 18 podmienky diaľkového štartu a na strane 39 obmedzenia doby ohrevu. Hodnotu 139 °C uvádza aj produktová stránka radu EOS ECON 4. Rozdiel 139/142 °C treba overiť podľa dodanej výrobnej verzie.
Pri výbere elektrickej saunovej pece overte vyhotovenie pre externú reguláciu a zhodu oboch montážnych návodov. Umiestnenie regulácie, snímače a štandardnú dodávku vysvetľuje vyššie odkazovaný návod R4.35 na stranách 5 a 7–10, lavicový snímač na strane 14.
Dodatočné parametre
| Kategória: | Saunové regulácie |
|---|---|
| Hmotnosť: | 2 kg |
| EAN: | 4005531058427 |
| Farba: | Biela |
| Hĺbka obalu: | 100mm |
| ? Materiál: | plast |
| Šírka obalu: | 300mm |
| Šírka produktu: | 250 mm |
| Tip sauny: | pre suchú saunu |
| Typ montáže: | Vŕtanie |
| Umiestnenie: | Na stenu |
| Váha vrátane obalu: | 2 kg |
| Vhodné: | Do sauny |
| Vlastnosti: | Časovač |
| Vlastnosti 2: | Termostat |
| Výška obalu: | 250mm |
| Výška produktu: | 220 mm |
| Model: | EOS ECON D4 |
| Typ sauny: | suchá fínska sauna; komerčná prevádzka |
| Spínací výkon: | do 9 kW odporovej záťaže |
| Napájanie: | 400 V 3N~ 50 Hz |
| Rozsah teploty: | 30–115 °C |
| Predvoľba štartu: | až 24 hodín |
| Doba ohrevu: | 6 h / 12 h / neobmedzene podľa režimu |
| Svetlo – odporová záťaž (R4.35): | 5–100 W; min. 20 mA; iba stmievateľné zdroje |
| Rozmery: | 220 × 250 × 67 mm |
| Hmotnosť bez obalu: | približne 1,0 kg |
| Inštalácia: | kvalifikovaný elektrikár podľa aktuálneho návodu |
| Krytie: | IPX4 |
| Svetlo – úsporné zdroje (R4.35): | max. 35 W; iba stmievateľné |
| Svetlo – transformátor (R4.35): | klasický transformátor: max. 60 VA; iba stmievateľný |
| Ventilátor (R4.35): | max. 100 W; bez kondenzátorového motora; fázová regulácia |
| ? Umiestnenie regulácie (R4.35): | Iba mimo kabíny; nie v uzavretej rozvodnej skrini ani za dreveným obkladom |
| ? Zobrazenie meranej teploty (R4.35): | Hlavný snímač: kompenzácia −7 K; lavicový snímač: meraná hodnota |
