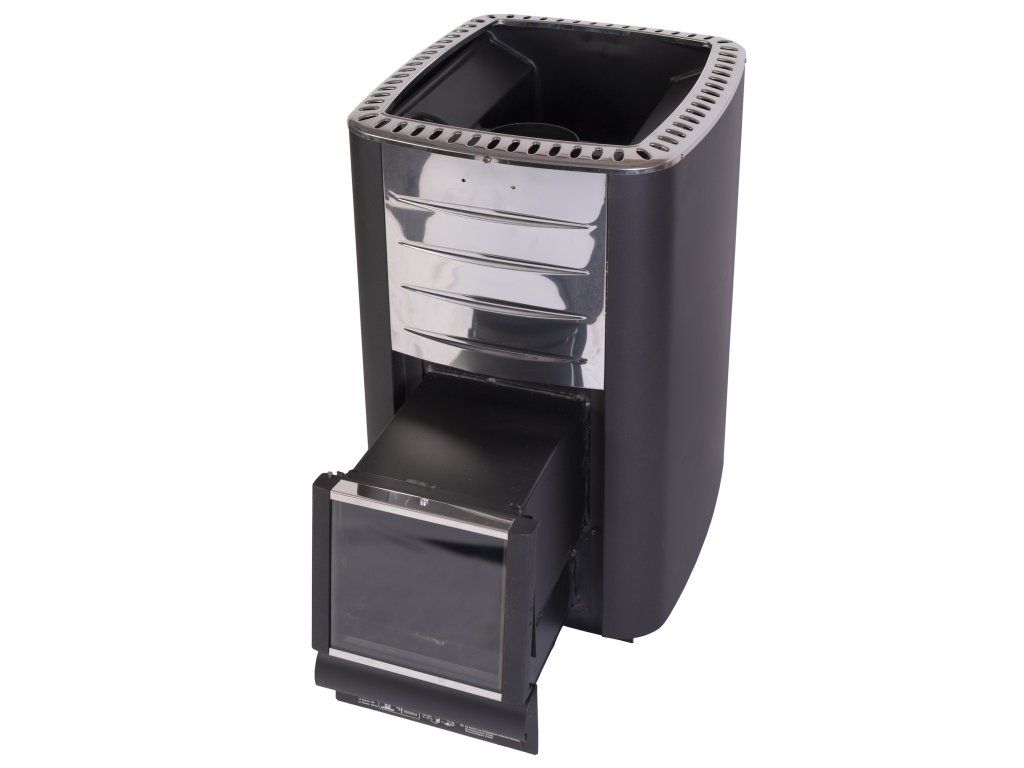

Harvia M3 SL – pec na drevo s prikladaním zvonka, 16,5 kW
Kód: AD2235

Podrobný popis
Harvia M3 SL – pec na drevo s prikladaním cez stenu
Harvia M3 SL umožňuje prikladať palivo z vedľajšej miestnosti alebo zvonka budovy. Pec sa inštaluje na podlahu v saune a dvierka prechádzajú stenou. Výrobca uvádza vykurovací výkon 16,5 kW a vhodný objem sauny 6–13 m³. Sklenené dvierka umožňujú pohľad na oheň. Smer otvárania dvierok možno meniť podľa montážneho návodu.
Technické parametre Harvia M3 SL
| Údaj | Hodnota podľa technického listu Harvia |
|---|---|
| Model výrobcu | WKM3SL (typ M16) |
| Palivo | drevo |
| Výkon podľa technického listu | 16,5 kW |
| Odporúčaný objem sauny | 6–13 m³ |
| Montáž | na podlahu |
| Rozmery podľa technického listu | 390 × 650 × 710 mm (šírka × hĺbka × výška) |
| Saunové kamene | 30 kg, Ø 10–15 cm; nie sú súčasťou |
| Čistá hmotnosť pece | 48 kg |
| Hrubá hmotnosť balenia | 50,6 kg |
| Vývod dymovodu | horný, priemer 115 mm |
Montáž a základné bezpečnostné odstupy
| Miesto merania | Základný odstup bez ochranného plášťa |
|---|---|
| Po bokoch od horľavých stien a lavíc (B) | 250 mm |
| Za pecou od horľavého materiálu (C) | 300 mm |
| Pred pecou od horľavého materiálu (D) | 300 mm |
| Od hornej časti pece k stropu (A) | 1 200 mm |
Odstupy označené A–D vychádzajú z obrázka 7 spoločného návodu. Nie sú rozmermi stavebného otvoru ani odstupmi dymovodu. Pri murovanej stene návod rozlišuje medzeru 50 mm s predpísaným prúdením vzduchu a 100 mm pri osadení vo výklenku; nejde o všeobecné povolenie priblížiť pec ku každej nehorľavej doske.
Pri plánovaní výšky miestnosti zohľadnite pec, prípadnú podložku a odstup 1 200 mm nad pecou. Technické listy uvádzajú výšku miestnosti 1 900 mm. Ani pri miestnosti vysokej 2 000 mm však nevynechajte kontrolu uvedeného odstupu; samotný katalógový údaj nepoužívajte ako montážny rozmer. Konkrétnu zostavu musí posúdiť montážnik podľa návodu a spalinovej cesty.
Pri vhodnom ochrannom plášti možno meniť iba odstupy a strany výslovne uvedené v jeho návode. Bočný plášť Harvia WL400 chráni určenú stranu; plášť Harvia WL450 v tvare U chráni boky a zadnú časť. Ani jeden nenahrádza ochranu podlahy, prestupu alebo komína. Pri ochrannom plášti musí izolovaná časť komína začínať v úrovni jeho horného okraja alebo nižšie.
Spoločný návod predpisuje komín teplotnej triedy T600, prípojný otvor Ø 115 mm a minimálny povolený vnútorný priemer dymovodu 110 mm. Tento údaj nie je univerzálnym priemerom celého komína: konkrétne dimenzovanie, ťah, prestupy a odstupy určuje projekt spalinovej cesty. Inštaláciu a revíziu zverte odborne spôsobilej osobe.
Prikladací tunel M3 SL a prestup stenou
Pre M3 SL je potrebný aj samostatný doplnkový návod SL/Duo. Zobrazuje montáž cez betónovú alebo tehlovú stenu s hrúbkou najviac 150 mm (rozmer B). Rozmery otvoru a nehorľavej časti steny určujú označenia A–E na jeho strane 6; bežných 300 mm pred pecou tento detail nenahrádza. Pri systéme Harvia Duo Glass Wall postupujte podľa samostatného návodu steny.
Ak je pred prikladacími dvierkami horľavá podlaha, doplnok predpisuje nehorľavú ochranu s rozmermi X najmenej 450 mm smerom pred dvierka a Y najmenej 800 mm na šírku podľa obrázka na strane 5. Nejde o rozmery podložky pod samotnú pec.
Drevo spaľujte na rošte v zadnej časti ohniska, nikdy v predĺženom prikladacom tuneli. Dlhšie polená nepoužívajte ani vtedy, keď by sa do tunela zmestili. Pri pripojení ku komínu Harvia musí nehorľavá stena pokračovať až po strechu; výnimku pre tenké nehorľavé konštrukcie a odstup komína rieši doplnok na strane 7.
Podlaha, palivo a údržba
Overte únosnosť podlahy vrátane pece a kameňov. Návod pripúšťa betón bez dlažby s hrúbkou najmenej 60 mm, ak pod pecou nie sú vedenia ani vodovodné potrubie. Dlažba sama osebe neznamená dostatočnú tepelnú ochranu: lepidlo a hydroizolácia môžu vyžadovať ochrannú podložku. Drevená podlaha potrebuje ochranu podľa návodu.
Používajte suché palivové drevo; maximálna dĺžka polien je podľa spoločného návodu 35 cm. Nespaľujte impregnované alebo natreté drevo, odpad, pelety, brikety ani tekuté palivá. Pec neprekurujte. Vodu lejte na kamene, nie na horúci oceľový plášť; kamene a dymovod pravidelne kontrolujte podľa návodu.
Harvia M3 alebo M3 SL: kde chcete prikladať?
| Rozdiel | M3 / WKM3 | M3 SL / WKM3SL |
|---|---|---|
| Prikladanie | Zo saunovej kabíny | Cez nehorľavú stenu z vedľajšej miestnosti alebo zvonka |
| Hĺbka podľa technických listov | 430 mm | 650 mm vrátane predĺženého ohniska |
| Pripojenie dymovodu podľa technických listov | Horné alebo zadné | Horné |
Oba modely majú v technických listoch uvedený objem sauny 6–13 m³ a náplň najviac 30 kg kameňov Ø 10–15 cm. Pri skle, murive a iných neizolovaných plochách nerozhoduje iba geometrický objem: návod prikazuje pripočítať 1,2 m³ za každý m² takých stien alebo stropu; pri stenách z masívneho dreva sa objem násobí 1,5.
Ak chcete prikladať priamo zo sauny, alternatívou je Harvia M3 bez tunela. Na 30 kg náplň možno objednať dve 20 kg balenia kameňov Narvi 10–15 cm; naplňte najviac predpísaných 30 kg a prebytok si ponechajte.
Často kladené otázky
Odkiaľ sa do pece prikladá?
Prikladacie dvierka umožňujú obsluhu z vedľajšej miestnosti alebo zvonka budovy cez stenu. Rozmery a vyhotovenie prestupu určujú pokyny výrobcu.
Pre akú saunu je pec vhodná?
Výrobcom odporúčaný objem je 6–13 m³.
Sú kamene súčasťou dodávky?
Nie. Potrebná náplň je 30 kg kameňov s priemerom 10–15 cm. Ponuku nájdete v kategórii saunové kamene.
Aké odstupy treba dodržať?
Pri základnej montáži bez plášťa uvádza spoločný návod 250 mm po bokoch, 300 mm za pecou a pred pecou od horľavých materiálov a 1 200 mm od hornej časti pece k stropu. Murované steny, prestup tunela a ochranu pred dvierkami posudzujte osobitne podľa spoločného návodu a doplnku SL/Duo; táto skrátená odpoveď neurčuje rozmery stavebného otvoru.
Možno pripojiť ohrievač vody?
Harvia uvádza možnosť doplniť pec o samostatný ohrievač vody na dymovod. Kompatibilitu príslušenstva treba preveriť podľa aktuálnej ponuky a návodu.
Majú M3 a M3 SL nastaviteľné nohy?
Nie v základnom vyhotovení opísanom spoločným návodom. Odsek 3.2.1 výslovne vylučuje M1/M2/M3/M3 SL z modelov s nastaviteľnými nohami. Rovný podklad a výslednú výšku zostavy overte pred montážou.
Ďalšie modely nájdete v kategórii saunové pece na drevo. Oficiálna karta Harvia M3 SL.
V dodatočných parametroch sa pri balení zobrazujú iné hodnoty: 390 × 430 × 710 mm a 50 kg. Karta Harvia pre WKM3SL uvádza rozmery balenia 730 × 415 × 765 mm (šírka × hĺbka × výška) a hrubú hmotnosť 50,6 kg. Pred prepravou si údaje konkrétnej dodávky potvrďte.
Návod a údaje, ktoré treba overiť pred montážou
Spoločný montážny návod Harvia 09/25 s českou časťou; technické údaje M3/M3 SL sú na strane 58, odstupy na strane 70. Pre prikladanie cez stenu čítajte zároveň doplnkový návod SL/Duo 02/26 s českou časťou.
Údaj 16,5 kW vychádza z technického listu WKM3SL z 28. 6. 2025 a spoločného návodu. Výrobca sprístupňuje aj vyhlásenie DoP02M3 (16,5 kW) a druhé vyhlásenie výrobcu pre rovnaké kódy (12,8 kW); obe sú datované 8. 4. 2015. Bez potvrdenia výrobnej revízie ich nemožno vysvetliť ako dva voliteľné výkony ani ako rozdiel medzi menovitým a maximálnym výkonom.
Rozmery a čistá hmotnosť 390 × 650 × 710 mm a 48 kg pochádzajú z technického listu. Spoločná tabuľka návodu pre skupinu M1/M2/M3/M3 SL uvádza šírku 390 mm, hĺbku 430 + 210 mm pre SL, výšku 715 mm a nerozlíšenú hmotnosť 45 kg. Rozmery otvoru ani hmotnosť konkrétnej dodávky z tejto spoločnej tabuľky neodhadujte; pred stavebnou prípravou overte výkres a štítok dodaného kusu.
Dodatočné parametre
| Kategória: | Saunové pece na drevo |
|---|---|
| Hmotnosť: | 50.6 kg |
| EAN: | 6417659001151 |
| Hĺbka obalu: | 430mm |
| Objem sauny: | 6-13m3 |
| Prikladanie: | mimo sauny |
| S regulátorom áno/nie: | NE |
| S vyvíjačom áno/nie: | NE |
| Šírka obalu: | 390mm |
| Váha vrátane obalu: | 50kg |
| ? Vykurovací výkon: | 16,5kW |
| Výška obalu: | 710mm |
| Model výrobcu: | WKM3SL (M16) |
| Palivo / výkon podľa technického listu: | Drevo / 16,5 kW |
| Objem sauny: | 6–13 m³ |
| Prikladanie: | Cez stenu z vedľajšej miestnosti alebo zvonka |
| Rozmery (Š × H × V) podľa technického listu: | 390 × 650 × 710 mm |
| Kamene: | 30 kg, Ø 10–15 cm; nie sú súčasťou |
| Hmotnosť pece / balenia podľa technického listu: | 48 kg / 50,6 kg |
| Dymovod: | Horný vývod, Ø 115 mm |
| Odstup od hornej časti pece k stropu: | 1 200 mm |
| Komín podľa návodu: | T600; minimálny vnútorný priemer dymovodu 110 mm |
| Maximálna dĺžka polien podľa návodu: | 35 cm |
| Rozdiel výkonových podkladov: | Technický list a DoP02M3: 16,5 kW; druhé vyhlásenie výrobcu: 12,8 kW; overiť dodávanú revíziu |
| Rozdiel rozmerových podkladov: | Technický list: výška 710 mm; spoločný návod: výška 715 mm; hĺbka 430 + 210 mm oproti 650 mm v liste |
| Rozmery balenia podľa technického listu (š × h × v): | 730 × 415 × 765 mm |
| Prestup stenou: | Podľa doplnku SL/Duo; betón/tehla, hrúbka B najviac 150 mm |
