Harvia Xafir Combi CS110C – regulácia pre saunu s výparníkom
Kód: AD011700

Súvisiaci tovar
Podrobný popis
Harvia Xafir Combi CS110C – dotyková regulácia sauny
Harvia Xafir Combi CS110C je samostatná riadiaca jednotka určená pre elektrické saunové pece Combi s výparníkom alebo pre kompatibilnú zostavu elektrickej pece a samostatného výparníka. Dotykovým panelom možno nastavovať teplotu a vlhkosť a riadiť dobu prevádzky, osvetlenie a ventiláciu.
Upozornenie na výkon: výrobca uvádza 11 kW už v názve produktu, ale v technickej tabuľke presného modelu CS110400C uvádza maximálny výstup 10,5 kW. Oba nižšie uvedené návody Harvia uvádzajú priame spínanie pece do 11 kW a výparníka do 3 kW. Pri výbere rozhoduje návod zodpovedajúci revízii dodanej výkonovej jednotky a kompatibilita s konkrétnou pecou a výparníkom; pred zapojením ich nechajte overiť kvalifikovaným elektrikárom.
Životný cyklus: Harvia tento model vedie ako ukončený. Dostupnosť závisí od zostávajúcich skladových kusov.

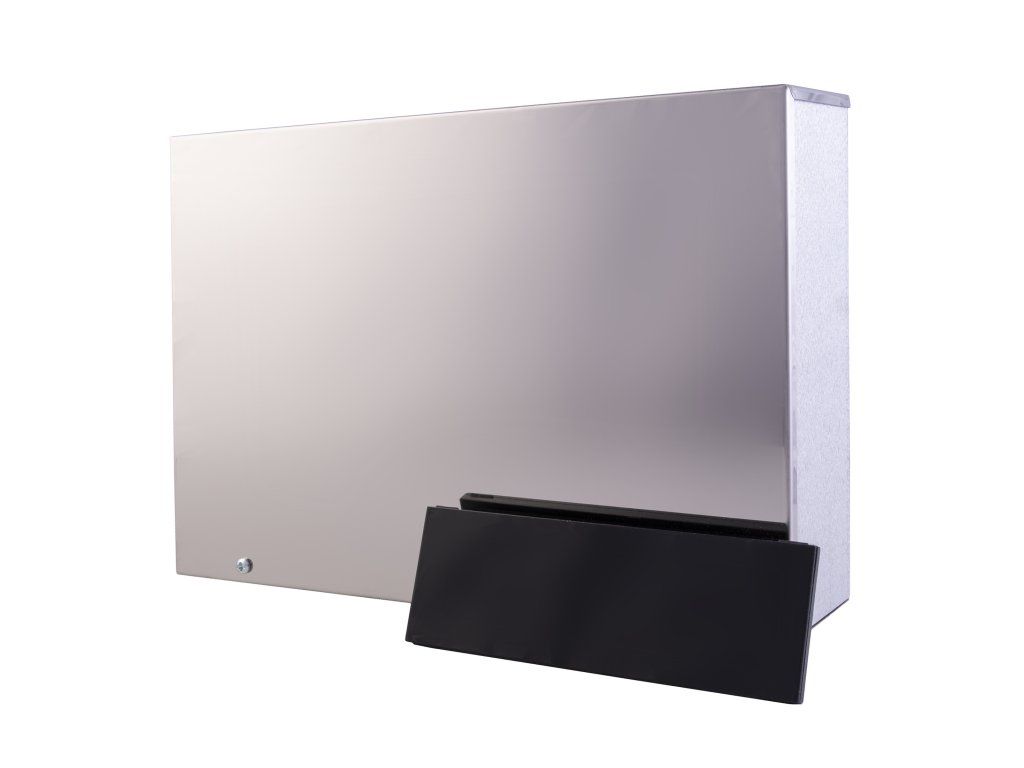

Čo obsahuje zostava
- dotykový ovládací panel Xafir,
- samostatnú výkonovú jednotku,
- teplotné čidlo,
- vlhkostné čidlo.
Výkonová jednotka sa inštaluje na stenu na suchom mieste mimo saunovej kabíny; nesmie sa zapustiť do steny, pretože by sa mohla prehrievať. Pri montáži ovládacieho panelu v saune zvoľte zapustené osadenie najviac 1 m nad podlahou, dodržte bezpečný odstup od pece a chráňte ho pred priamym striekaním vody. Mimo kabíny postupujte podľa montážneho nákresu a limitov prostredia v návode. Zariadenie nie je samotná saunová pec ani výparník.
Technické údaje
| Parameter | Hodnota |
|---|---|
| Model výrobcu | CS110400C (typ CS110C) |
| Určenie | elektrické saunové pece Combi s výparníkom alebo kompatibilná zostava pece a výparníka |
| Maximálny výstup pre pec | 10,5 kW v online technickej tabuľke Harvia; oba návody uvádzajú 11 kW. Zapojenie potvrďte podľa revízie dodanej jednotky. |
| Maximálne zaťaženie výstupu pre výparník | 3 kW |
| Napájanie | 400 V 3N~; možnosti zapojenia 230 V~ / 400 V 3N~ podľa návodu |
| Teplotný rozsah | 40–110 °C |
| Rozsah nastavenia vlhkosti | 20–95 rH |
| Doba prevádzky | 1–6 h pre rodinné sauny; 1–12 h pre verejné sauny v bytových budovách |
| Odložený štart | 0–18 h |
| Ovládanie | osvetlenie a ventilátor; každý výstup najviac 100 W |
| Dátový kábel panelu | Základný kábel 5 m; celkový limit podľa revízie: 30 m v návode ver2017, 20 m v návode z 20. 12. 2021. Predĺženie sa vyberá samostatne. |
| Rozmery ovládacieho panelu | 147 × 50 × 30 mm |
| Farba a materiál | čierna, oceľ |
| Čistá / hrubá hmotnosť | 1,9 / 2,3 kg |
| Životný cyklus výrobcu | ukončený model; dostupnosť podľa aktuálnej skladovej zásoby |
Montáž a bezpečnosť
Ako spolu súvisia teplota a vlhkosť
V kombinovanom režime vlhkosť obmedzuje najvyššiu nastaviteľnú teplotu. Návod povoľuje súčet číselných hodnôt teploty v °C a relatívnej vlhkosti v % rH najviac 140, napríklad 60 °C a 80 % rH. Rozsahy 40–110 °C a 20–95 rH preto neznamenajú možnosť súčasne nastaviť obe maximá. Pred každým spustením skontrolujte, že na peci ani v jej bezpečnostnom priestore nie sú predmety.
Teplotný snímač WX232 s ochranou proti prehriatiu a vlhkostný snímač WX325 majú rozdielne umiestnenie. Teplotný snímač nesmie ochladzovať privádzaný vzduch ani ho ovplyvňovať priamy prúd pary; jeho polohu určuje návod konkrétnej pece. WX325 sa podľa návodu upevňuje čo najďalej od pece, 500–700 mm pod stropom.
Predĺženie kábla podľa revízie
Harvia pre rovnaký názov CS110C zverejňuje dva návody. Pred objednaním predĺženia porovnajte revíziu výkonovej jednotky a dokumentáciu dodaného kusu; limit 30 m nemožno automaticky použiť na novšiu dosku.
| Návod Harvia | Základný kábel | Celkový limit |
|---|---|---|
| ver2017 | 5 m | 30 m |
| 20. 12. 2021, novšia doska | 5 m | 20 m |
Ak sa má systém používať s externým diaľkovým spínačom, najprv overte príslušnú revíziu a jej zapojenie. Návod pre novšiu dosku vyžaduje vhodný dverový alebo bezpečnostný spínač. Samotný panel nenahrádza túto bezpečnostnú výbavu.
Pri výkonnejšej kompatibilnej Combi zostave môže prichádzať do úvahy rozširujúca jednotka Harvia LTY17C. Potrebné zapojenie a výsledný výkon potvrďte podľa oboch návodov; rozširujúca jednotka nie je súčasťou základnej regulácie.
Regulácia, pec, výparník, snímače aj elektrické istenie musia tvoriť kompatibilnú zostavu. Zapojenie a umiestnenie snímačov, výkonovej jednotky, svetla a ventilátora prenechajte kvalifikovanému elektrikárovi a riaďte sa návodom výrobcu. Nepoužívajte údaje o výkone bez overenia konkrétneho modelu pece a zapojenia.
Ďalšie riešenia nájdete v kategórii saunové regulácie. Pred nákupom a montážou si prečítajte technické informácie výrobcu Harvia pre model CS110400C a návod dodaný s výrobkom.
Často kladené otázky
S akými saunovými pecami sa Xafir Combi CS110C používa?
Je určená pre kompatibilné elektrické pece Combi s výparníkom alebo pre kombináciu pece a samostatného výparníka. Konkrétnu zostavu treba potvrdiť podľa návodu výrobcu.
Je v balení aj pec alebo výparník?
Nie. Ide o regulačnú zostavu s panelom, výkonovou jednotkou a teplotným a vlhkostným čidlom; pec ani výparník nie sú súčasťou tejto regulácie.
Prečo sa pri výkone uvádza 10,5 aj 11 kW?
Názov Harvia uvádza 11 kW, zatiaľ čo technická tabuľka modelu CS110400C uvádza maximálny výstup 10,5 kW. Pri návrhu zapojenia sa riaďte technickým návodom a potvrdením kompatibility od elektrikára alebo výrobcu.
Aký je rozsah nastavenia teploty a vlhkosti?
Výrobca uvádza teplotu 40–110 °C a rozsah nastavenia vlhkosti 20–95 rH. Pri zapnutom výparníku tieto maximá nemožno kombinovať ľubovoľne: súčet nastavenej teploty v °C a vlhkosti v % rH nesmie prekročiť 140. Príklad výrobcu je 60 °C a 80 % rH.
Vyrába sa tento model ešte?
Nie, Harvia ho vedie ako ukončený model. Predaj je preto závislý od dostupnosti zostávajúcich kusov.
Použité odborné zdroje
Ďalšie otázky pred montážou
Môžem pri každom Xafir Combi predĺžiť kábel na 30 m?
Nie. Návod ver2017 uvádza celkových 30 m, ale návod z 20. 12. 2021 pre novšiu dosku najviac 20 m. Základný kábel má 5 m; predĺženie vyberajte podľa skutočnej revízie výkonovej jednotky.
Môžem zapustiť do steny aj výkonovú jednotku?
Nie. Zapustená montáž panelu neznamená povolenie zapustiť výkonovú jednotku. Tá musí byť na suchom mieste mimo saunovej kabíny a podľa návodu nesmie byť zapustená do steny.
Návody Harvia podľa revízie: Xafir Combi CS110C ver2017 – technické údaje a kábel do 30 m (PDF); Xafir Combi CS110C, návod z 20. 12. 2021 – kábel do 20 m, montáž a bezpečnosť (PDF). Dokument vyberte podľa konkrétnej dodanej jednotky.
Dodatočné parametre
| Kategória: | Saunové regulácie |
|---|---|
| Hmotnosť: | 2.3 kg |
| EAN: | 6410082645053 |
| Tip sauny: | pre saunovú pec s vyvíjačom pary |
| Váha vrátane obalu: | 0,5kg |
| Model: | CS110400C / CS110C |
| Typ regulácie: | Combi s riadením výparníka |
| Životný cyklus: | ukončený model |
| ? Max. výkon podľa technickej tabuľky Harvia: | 10,5 kW (názov výrobcu uvádza 11 kW; overiť kompatibilitu) |
| Max. výstup pre výparník: | 3 kW |
| Napájanie výkonovej jednotky: | 400 V 3N~ |
| Teplotný rozsah: | 40–110 °C |
| Rozsah vlhkosti: | 20–95 rH |
| Čas prevádzky: | 1–6 h rodinná / 1–12 h verejná sauna v bytovom dome |
| Odložený štart: | 0–18 h |
| Ovládanie: | osvetlenie a ventilátor, každý výstup max. 100 W |
| Súčasť zostavy: | dotykový panel, výkonová jednotka, teplotné a vlhkostné čidlo |
| ? Dátový kábel: | 5 m; celkový limit podľa revízie: 30 m ver2017 / 20 m návod 20. 12. 2021 |
| Rozmery panelu: | 147 × 50 × 30 mm |
| Čistá hmotnosť: | 1,9 kg |
| Hmotnosť balenia: | 2,3 kg |
| Montáž panelu: | na stenu, zvislo |
| Farba: | čierna |
| Materiál: | oceľ |
| Súbeh teploty a vlhkosti: | Pri zapnutom výparníku súčet nastavených °C a % rH najviac 140 |
| Umiestnenie výkonovej jednotky: | Suché miesto mimo saunovej kabíny; nezapúšťať do steny |
| Panel v saunovej kabíne: | Zapustený najviac 1 m nad podlahou; odstup od pece podľa návodu |
